HSK-MZ-E tömszelence
HSK-MZ-E tömszelence
Termékleírás
| Technikai adatok • EMC kompatibilis nikkelezett sárgaréz tömszelence • Megengedhető környezeti hőmérséklet: -40°C és +100°C között • Védettségi osztály: IP 68 – 10 bar / IP 69K |
|---|
Felépítés • Anyag: Sárgaréz, nikkelezett • Bilincs: Poliamid (PA) • Tömítés: Nitril-butadién kaucsuk (NBR) • O-gyűrű: Nitril-butadién gumi (NBR) • dupla konzolos húzásmentesítővel |
Tulajdonságok • optimális feszültségmentesítés a szorítólamelláknak köszönhetően • könnyen összeszerelhető, idő- és költségmegtakarítás • vízálló, pormentes • nagy szorítófelületek |
Tesztek • EN 62444 szabvány |
|
|

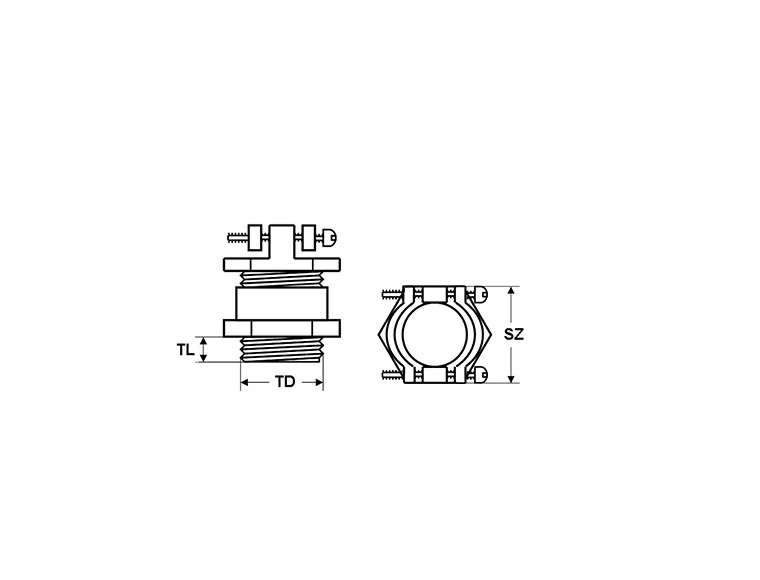

Megjegyzések • Méretek TD – Menetátmérő TL – Menethossz SZ – Villáskulcs mérete A műszaki paraméterek előzetes értesítés nélkül megváltozhatnak! A termékkép illusztráció! |
Metrikus méretezés
| Cikkszám | Méret | Kábel Ø (mm) | Menet hossz (mm) | Villáskulcs mérete (mm) | Darabszám csomagolásonként |
|---|---|---|---|---|---|
| 98070 | M12x1.5 | 3.0-6.5 | 6.5 | 14 | 50 |
| 98071 | M16x1.5 | 5.0-10.0 | 6.0 | 20 | 50 |
| 98072 | M20x1.5 | 10.0-14.0 | 6.0 | 24 | 50 |
| 98073 | M25x1.5 | 13.0-18.0 | 7.0 | 30 | 25 |
| 98074 | M32x1.5 | 18.0-25.0 | 8.0 | 40 | 25 |
| 98075 | M40x1.5 | 22.0-32.0 | 8.0 | 50 | 10 |
| 90162 | M50x1.5 | 32.0-38.0 | 9.0 | 57 | 5 |
| 90163 | M63x1.5 | 37.0-44.0 | 10.0 | 64/68 | 5 |
PG méretezés
| Cikkszám | Méret | Kábel Ø (mm) | Menet hossz (mm) | Villáskulcs mérete (mm) | Darabszám csomagolásonként |
|---|---|---|---|---|---|
| 98061 | PG 7 | 3.0-6.5 | 5.0 | 14 | 50 |
| 98062 | PG 9 | 4.0-8.0 | 6.0 | 17 | 50 |
| 98063 | PG 11 | 5.0-10.0 | 6.0 | 20 | 50 |
| 98064 | PG 13.5 | 6.0-12.0 | 6.5 | 22 | 50 |
| 98065 | PG 16 | 10.0-14.0 | 6.5 | 24 | 50 |
| 98201 | PG 21 | 13.0-18.0 | 7.0 | 30 | 25 |
| 98066 | PG 29 | 18.0-25.0 | 8.0 | 40 | 25 |
| 98067 | PG 36 | 22.0-32.0 | 8.0 | 50 | 10 |
| 98068 | PG 42 | 32.0-38.0 | 9.0 | 57 | 5 |
| 98069 | PG 48 | 37.0-44.0 | 10.0 | 64 | 5 |
NPT méretezés
| Cikkszám | Méret | Kábel Ø (mm) | Menet hossz (mm) | Villáskulcs mérete (mm) | Darabszám csomagolásonként |
|---|---|---|---|---|---|
| 92908 | NPT 3/8″ | 4.0-8.0 | 15.0 | 17/19 | 50 |
| 92909 | NPT 1/2″ | 6.0-12.0 | 13.0 | 22/24 | 50 |
| 92910 | NPT 3/4″ | 13.0-18.0 | 13.0 | 30 | 25 |
