STV tömszelence
STV tömszelence
Termékleírás
| Technikai adatok • Nikkelezett hatszögletű sárgaréz tömszelence a DIN 46320 szabvány szerint • Megengedhető környezeti hőmérséklet: -30°C és +80°C között • Védettségi osztály: IP 54 |
|---|
Felépítés • Anyag: Sárgaréz, nikkelezett • Tömítés: vágható tömítőgyűrű, természetes gumi (NR) • Nyomógyűrűk: Horganyzott acél |
Tulajdonságok • védelem a víz és idegen anyagok bejutása ellen a tokozatba |
Tesztek • EN 62444 szabvány |
|
|

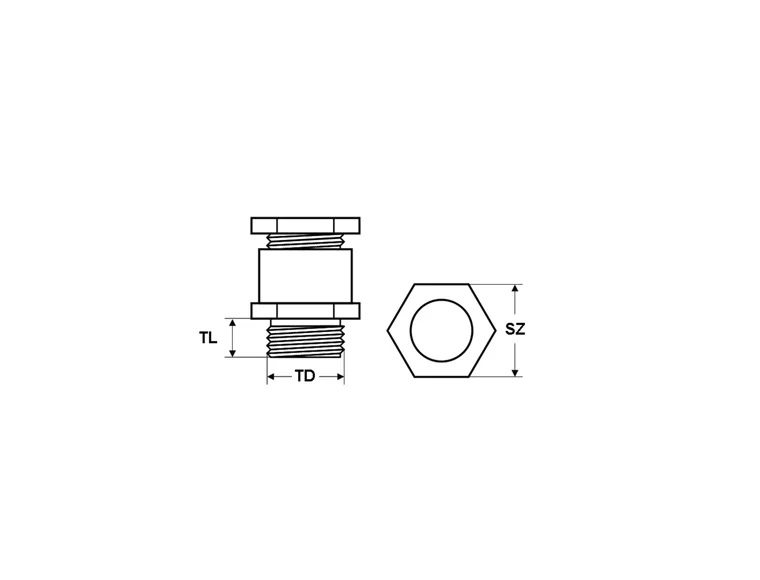

Megjegyzések • IP 65 védettségi besorolás, további O-gyűrűvel a meneten.• Méretek TD – Menetátmérő TL – Menethossz SZ – Villáskulcs mérete A műszaki paraméterek előzetes értesítés nélkül megváltozhatnak! A termékkép illusztráció! |
Metrikus méretezés
| Cikkszám | Méret | Kábel Ø (mm) | Menet hossz (mm) | Villáskulcs mérete (mm) | Darabszám csomagolásonként |
|---|---|---|---|---|---|
| 90090 | M16x1.5 | 5.0-10.0 | 5.0 | 18 | 100 |
| 90091 | M20x1.5 | 7.5-12.5 | 6.0 | 22 | 50 |
| 90092 | M20x1.5 | 7.5-15.0 | 6.0 | 24 | 50 |
| 90093 | M25x1.5 | 10.0-19.0 | 6.0 | 30 | 50 |
| 90094 | M32x1.5 | 18.0-27.0 | 6.0 | 39 | 25 |
| 90095 | M40x1.5 | 24.0-33.0 | 7.0 | 50 | 10 |
| 90096 | M50x1.5 | 30.0-39.0 | 8.0 | 57 | 5 |
| 90097 | M63x1.5 | 36.0-45.0 | 9.0 | 66 | 5 |
PG méretezés
| Cikkszám | Méret | Kábel Ø (mm) | Menet hossz (mm) | Villáskulcs mérete (mm) | Darabszám csomagolásonként |
|---|---|---|---|---|---|
| 90550 | PG 9 | 5.0-10.0 | 6.0 | 17 | 100 |
| 90551 | PG 11 | 7.5-12.5 | 6.0 | 20 | 50 |
| 90552 | PG 13.5 | 7.5-12.5 | 6.5 | 22 | 50 |
| 90553 | PG 16 | 7.5-15.0 | 6.5 | 24 | 50 |
| 90554 | PG 21 | 10.0-19.0 | 7.0 | 30 | 50 |
| 90555 | PG 29 | 18.0-27.0 | 8.0 | 40 | 25 |
| 90556 | PG 36 | 24.0-33.0 | 9.0 | 50 | 20 |
| 90557 | PG 42 | 30.0-39.0 | 10.0 | 57 | 10 |
| 90558 | PG 48 | 36.0-45.0 | 10.0 | 64 | 5 |
